Hei acolo! În calitate de furnizor de bobine de capcană, am primit o mulțime de întrebări despre diferitele tipuri de bobine de capcană. Așadar, m-am gândit să scriu acest blog pentru a împărtăși câteva informații despre diferitele tipuri de acolo.
În primul rând, să înțelegem ce este o bobină capcană. O bobină de capcană este un tip de bobină de inductanță fixă care este folosită pentru a bloca sau „prinde” anumite frecvențe în timp ce le permite altora să treacă. Este o componentă crucială în multe circuite electronice, în special în cele legate de aplicațiile de radiofrecvență (RF).
Bobine de capcană rezonantă
Unul dintre cele mai comune tipuri este bobina capcană rezonantă. Puteți afla mai multe despre bobinele rezonanteBobina rezonanta. O bobină de capcană rezonantă funcționează pe baza principiului rezonanței. Când frecvența semnalului de intrare se potrivește cu frecvența de rezonanță a combinației bobină - condensator din circuit, impedanța bobinei capcană devine foarte mare. Această impedanță ridicată blochează semnalul la acea frecvență particulară.
Bobinele de capcană rezonante sunt adesea folosite în receptoarele radio pentru a filtra frecvențele nedorite. De exemplu, într-un radio AM, ar putea exista o mulțime de interferențe de la alte posturi sau zgomot electric. O bobină de capcană rezonantă poate fi reglată la frecvența interferenței și o poate bloca, permițând doar semnalului radio dorit să treacă la receptor.
Aceste bobine sunt folosite și în transmițătoare. Într-un transmițător cu mai multe benzi, pot fi utilizate diferite bobine de capcană rezonante pentru a izola diferite benzi de frecvență. Acest lucru ajută la prevenirea diafoniei între diferite benzi și asigură că semnalul transmis este curat și lipsit de interferențe.
Bobine de sufocare

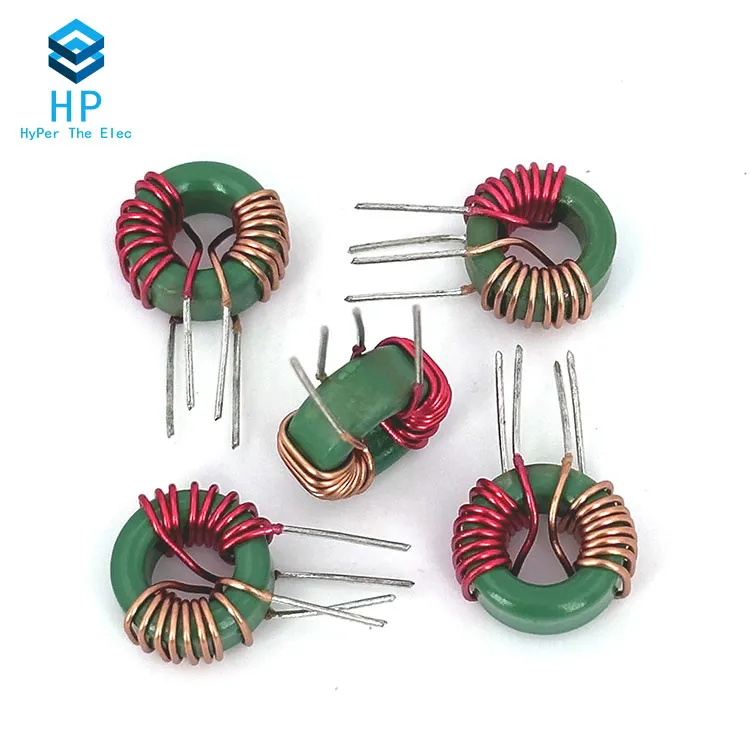

Un alt tip important este bobina capcanei de sufocare. Consultați mai multe detalii despre bobinele de sufocareBobina de sufocare. O bobină capcană de șoc este proiectată să aibă o impedanță ridicată la frecvențe înalte. Permite trecerea cu ușurință a DC (curent continuu) și AC de joasă frecvență (curent alternativ), dar blochează semnalele de înaltă frecvență.
În sursele de alimentare, bobinele capcanei de șoc sunt folosite pentru a filtra zgomotul de înaltă frecvență. Când conectați un dispozitiv electronic, puterea care vine de la priză poate avea niște vârfuri sau ondulații de înaltă frecvență. O bobină de blocare poate fi plasată în circuitul de alimentare pentru a netezi puterea și pentru a furniza o tensiune DC curată dispozitivului.
Bobinele capcanei de sufocare sunt, de asemenea, folosite în circuitele audio. Într-un sistem de difuzoare, de exemplu, o bobină de sufocare poate fi utilizată pentru a bloca semnalele de înaltă frecvență să ajungă la woofer. Acest lucru asigură că woofer-ul reproduce doar sunete de joasă frecvență, cum ar fi basul, iar sunetele de înaltă frecvență sunt trimise către tweeter.
Bobine de capcană paralele
Bobinele capcanei paralele sunt puțin diferite. Ele sunt conectate în paralel cu sarcina sau cu circuitul în care doriți să filtrați frecvențele. Când un semnal cu frecvența nedorită ajunge la bobina capcană paralelă, acesta creează o cale de impedanță scăzută pentru acea frecvență. Ca rezultat, cea mai mare parte a curentului la acea frecvență trece prin bobina capcană în loc de sarcină, blocând efectiv frecvența nedorită să ajungă la sarcină.
Aceste bobine sunt adesea folosite în circuitele RF unde trebuie să protejați componentele sensibile de frecvențe nedorite de mare putere. De exemplu, într-un transceiver radio, o bobină de captare paralelă poate fi utilizată pentru a proteja receptorul de semnalele de mare putere generate de transmițător în timpul transmisiei.
Seria Trap Coils
Bobinele de captare în serie, pe de altă parte, sunt conectate în serie cu sarcina sau cu circuitul. Când un semnal de frecvență nedorit încearcă să treacă prin circuit, bobina capcană în serie prezintă o impedanță ridicată la acea frecvență. Acest lucru blochează semnalul să treacă prin sarcină, permițând doar frecvențele dorite să ajungă la sarcină.
Bobinele de capcană în serie sunt utilizate în mod obișnuit în sistemele de antene. Într-o antenă cu mai multe benzi, o bobină de capcană în serie poate fi utilizată pentru a izola diferite benzi de frecvență. Acest lucru ajută la optimizarea performanței antenei pentru diferite frecvențe și reduce interferența dintre diferite benzi.
Bobine de capcană reglabile
Uneori, aveți nevoie de o bobină capcană care poate fi ajustată la frecvențe diferite. Aici intervin bobinele de capcană reglabile. Aceste bobine au de obicei un condensator variabil sau un inductor variabil care poate fi ajustat pentru a schimba frecvența de rezonanță a bobinei.
Bobinele capcane reglabile sunt foarte utile în echipamentele de testare și măsurare. De exemplu, într-un analizor de spectru, o bobină capcană reglabilă poate fi utilizată pentru a se acorda la diferite frecvențe și a analiza semnalul la fiecare frecvență. Ele sunt, de asemenea, utilizate în cercetare și dezvoltare, unde inginerii trebuie să experimenteze cu frecvențe diferite și să filtreze semnalele nedorite.
Bobine de capcană cu miez de ferită
Bobinele de captare cu miez de ferită folosesc un miez de ferită pentru a crește inductanța bobinei. Ferita este un material magnetic care are o permeabilitate magnetică ridicată. Când bobina este înfășurată în jurul unui miez de ferită, câmpul magnetic generat de curentul din bobină este concentrat în miez, ceea ce crește inductanța bobinei.
Bobinele de capcană cu miez de ferită sunt adesea folosite în aplicații de înaltă frecvență, deoarece pot oferi o inductanță ridicată la o dimensiune mică. De asemenea, sunt foarte eficiente în blocarea semnalelor de înaltă frecvență. În circuitele RF, bobinele de captare cu miez de ferită pot fi utilizate pentru a filtra interferențele electromagnetice (EMI) și interferențele de radiofrecvență (RFI).
Bobine de capcană cu miez de aer
Bobinele de captare cu miez de aer, după cum sugerează și numele, au un miez de aer. Nu folosesc niciun material magnetic precum ferita. Bobinele de captare cu miez de aer au unele avantaje față de bobinele cu miez de ferită. Au o pierdere mai mică la frecvențe înalte, ceea ce înseamnă că pot gestiona semnale de mare putere fără supraîncălzire.
Bobinele de captare a miezului de aer sunt adesea folosite în transmițătoarele RF de mare putere și în circuitele în care pierderile reduse și performanța la frecvență înaltă sunt critice. Cu toate acestea, de obicei necesită o dimensiune fizică mai mare pentru a obține aceeași inductanță ca o bobină cu miez de ferită.
Alegerea bobinei de capcană potrivite
Când vine vorba de alegerea bobinei capcane potrivite pentru aplicația dvs., există mai mulți factori de luat în considerare. În primul rând, trebuie să cunoașteți intervalul de frecvență pe care doriți să îl blocați sau să treceți. Diferite tipuri de bobine capcane sunt mai potrivite pentru diferite game de frecvență.
De asemenea, trebuie să luați în considerare capacitatea de manipulare a puterii a bobinei. Dacă aveți de-a face cu semnale de mare putere, veți avea nevoie de o bobină care poate gestiona puterea fără a fi deteriorată. Mărimea și forma bobinei ar putea fi, de asemenea, importante, mai ales dacă lucrați pe un circuit compact.
În calitate de furnizor de bobine de capcană, vă pot ajuta să alegeți tipul potrivit de bobine de capcană pentru nevoile dvs. specifice. Indiferent dacă lucrați la un mic proiect de bricolaj sau la o aplicație industrială la scară largă, am expertiza și produsele pentru a satisface cerințele dumneavoastră.
Dacă sunteți interesat să achiziționați bobine de capcană sau aveți întrebări despre diferitele tipuri, nu ezitați să contactați. Putem avea o discuție detaliată despre aplicația dvs. și vă voi recomanda cea mai bună soluție de bobină capcană pentru dvs. Puteți explora mai multe despre bobinele capcanăBobina capcană.
În concluzie, bobinele capcane vin într-o varietate de tipuri, fiecare cu propriile caracteristici și aplicații unice. Înțelegerea acestor tipuri vă poate ajuta să luați o decizie informată atunci când vine vorba de selectarea bobinei potrivite pentru proiectul dvs. Așadar, nu ezitați să mă contactați dacă sunteți pe piață pentru bobine de capcană. Să lucrăm împreună pentru a găsi soluția perfectă pentru nevoile dumneavoastră electronice.
Referințe
- Electronics Fundamentals: Circuits, Devices, and Applications de Thomas L. Floyd
- Design de circuit RF de Chris Bowick
- Arta electronicii de Paul Horowitz și Winfield Hill
